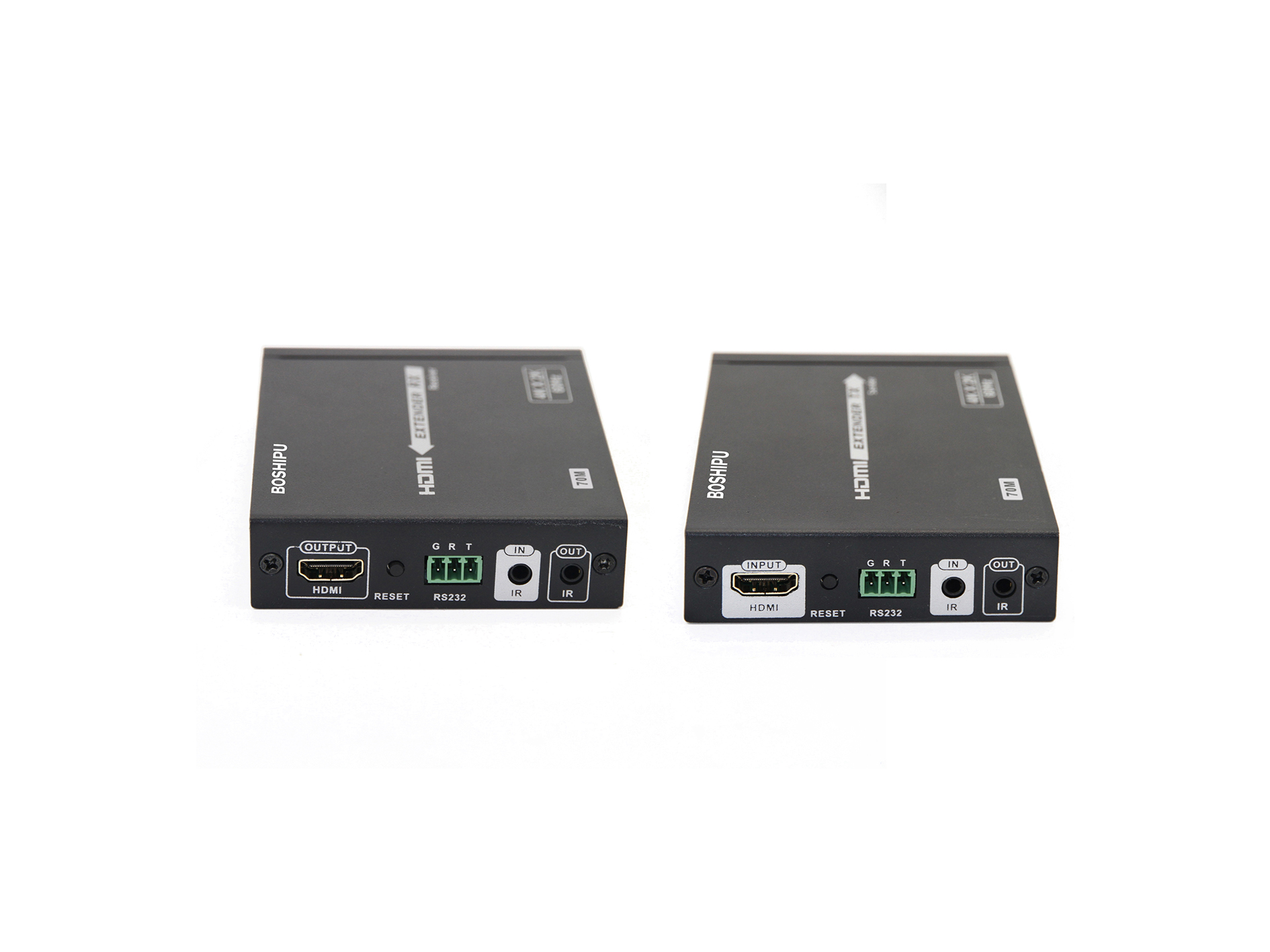

BL-HDMI70 T/R高清雙絞線收發器是在前一代數字傳輸器產品基礎上進行升級的新一代CAT6/6A音視頻、紅外、控制等綜合信號4K雙絞線傳輸器。采用先進的HDBaseT技術，基于單根CAT6/6A屏蔽網線傳輸介質，最大傳輸距離可以達到70M，最大分辨率可達到4K x 2K。廣泛應用于網絡平板顯示器及大屏幕拼墻顯示，廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學、酒店等領域。
★HDBaseT雙絞線收發器采用全數字式零壓縮技術，通過單根CAT5e/CAT6網線傳輸音視頻信號，同時支持雙向RS232通訊功能和雙向紅外發射和接收；
▲支持HDMI 2.0、HDCP 2.2、DVI 1.0協議，支持傳輸HDMI、DVI信號，最大支持分辨率：4K*2K@60Hz；
▲提供3.5mm立體聲音頻輸入輸出接口，支持音視頻同步或分離切換功能，音視頻通道可分開獨立管理；
★4Kx2K分辨率最大傳輸距離為40米，1080p分辨率最大傳輸距離為70米；
▲輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
▲支持RS232遠端透傳，實現RS232遠程雙向通訊；
★支持EDID管理，具有EDID編輯功能；
▲接口帶寬：10.2Gbps；
★采用DC12V 2A電源適配器供電；
★具有LED指示燈實時顯示工作狀態；
★鋁合金外殼，掛耳設計，靈活性安裝。
|
技術參數 |
|
|
HDMI視頻輸入/輸出 |
|
|
接口 |
HDMI-A接口 |
|
支持的協議 |
HDMI1.4, HDCP，EDID1.4 |
|
像素帶寬 |
300MHz , 全數字 |
|
接口帶寬 |
超過9Gbps |
|
最大支持分辨率 |
Normal PC: 4K x 2K |
|
視頻線纜最大輸入距離 |
小于7米，在1920x1080P@60以上分辨率時(推薦使用認證過的HDMI專用線材，如Molex TM 的線材) |
|
信號類型 |
T.M.D.S. 全數字信號 |
|
信號強度 |
T.M.D.S. +/- 0.4Vpp |
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|
音頻輸入 |
HDMI內嵌數字音頻 |
|
阻抗 |
差分100Ω |
|
控制接口 |
|
|
串口控制 |
RS-232 |
|
波特率 |
110-115200bps |
|
紅外接口 |
IR(3.5MM耳機座) |
|
IR 頻率 |
38KHz |
|
輸入接口 |
HDBaseT |
|
接口 |
高速RJ45 |
|
尺寸 |
109.5mmx 87.0mmx 23.4mm（長 x寬 x 高） |
|
電源 |
輸入 12VDC 2A |
|
最大功耗 |
9.6W |
BL-HDMI70 T/R高清雙絞線收發器是在前一代數字傳輸器產品基礎上進行升級的新一代CAT6/6A音視頻、紅外、控制等綜合信號4K雙絞線傳輸器。采用先進的HDBaseT技術，基于單根CAT6/6A屏蔽網線傳輸介質，最大傳輸距離可以達到70M，最大分辨率可達到4K x 2K。廣泛應用于網絡平板顯示器及大屏幕拼墻顯示，廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學、酒店等領域。
★HDBaseT雙絞線收發器采用全數字式零壓縮技術，通過單根CAT5e/CAT6網線傳輸音視頻信號，同時支持雙向RS232通訊功能和雙向紅外發射和接收；
▲支持HDMI 2.0、HDCP 2.2、DVI 1.0協議，支持傳輸HDMI、DVI信號，最大支持分辨率：4K*2K@60Hz；
▲提供3.5mm立體聲音頻輸入輸出接口，支持音視頻同步或分離切換功能，音視頻通道可分開獨立管理；
★4Kx2K分辨率最大傳輸距離為40米，1080p分辨率最大傳輸距離為70米；
▲輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
▲支持RS232遠端透傳，實現RS232遠程雙向通訊；
★支持EDID管理，具有EDID編輯功能；
▲接口帶寬：10.2Gbps；
★采用DC12V 2A電源適配器供電；
★具有LED指示燈實時顯示工作狀態；
★鋁合金外殼，掛耳設計，靈活性安裝。
|
技術參數 |
|
|
HDMI視頻輸入/輸出 |
|
|
接口 |
HDMI-A接口 |
|
支持的協議 |
HDMI1.4, HDCP，EDID1.4 |
|
像素帶寬 |
300MHz , 全數字 |
|
接口帶寬 |
超過9Gbps |
|
最大支持分辨率 |
Normal PC: 4K x 2K |
|
視頻線纜最大輸入距離 |
小于7米，在1920x1080P@60以上分辨率時(推薦使用認證過的HDMI專用線材，如Molex TM 的線材) |
|
信號類型 |
T.M.D.S. 全數字信號 |
|
信號強度 |
T.M.D.S. +/- 0.4Vpp |
|
最小/最大電平 |
T.M.D.S. 2.9V/3.3V |
|
音頻輸入 |
HDMI內嵌數字音頻 |
|
阻抗 |
差分100Ω |
|
控制接口 |
|
|
串口控制 |
RS-232 |
|
波特率 |
110-115200bps |
|
紅外接口 |
IR(3.5MM耳機座) |
|
IR 頻率 |
38KHz |
|
輸入接口 |
HDBaseT |
|
接口 |
高速RJ45 |
|
尺寸 |
109.5mmx 87.0mmx 23.4mm（長 x寬 x 高） |
|
電源 |
輸入 12VDC 2A |
|
最大功耗 |
9.6W |
