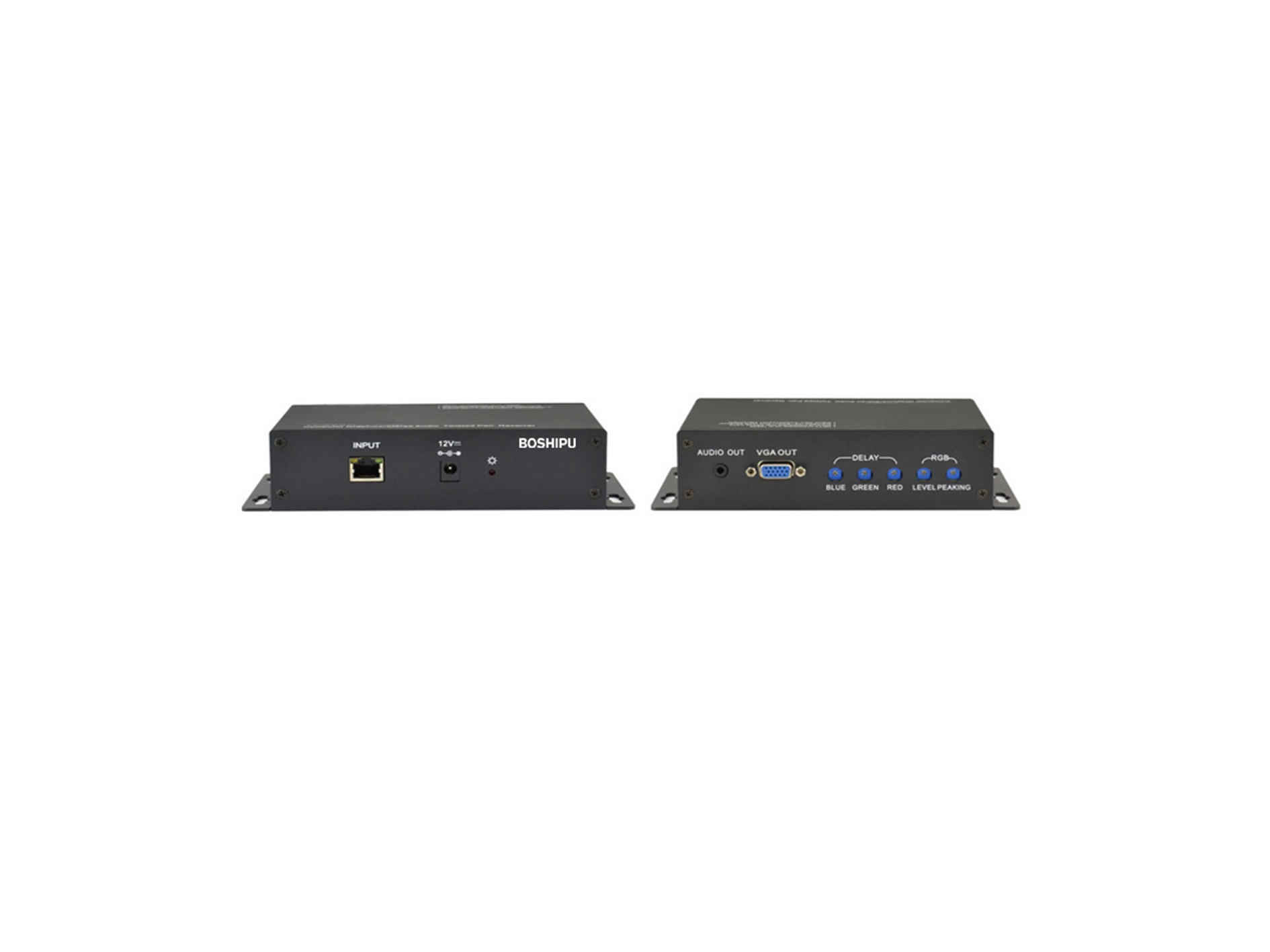

VGA雙絞線傳輸器通過單根CAT5e/6屏蔽雙絞線傳輸高帶寬視頻信號到250m。具有衰減小、頻帶寬、抗干擾性強、安全性能高、體積小、重量輕等特點。適用于控制室，教育設施，指揮中心，家庭影院，媒體展示等場合。
★VGA雙絞線收發器通過單根CAT5e/CAT6網線傳輸音視頻信號，最高傳輸距離達250m；
★最大支持分辨率：1920x1200@60Hz；
★提供VGA接口，支持傳輸VGA、CVBS、YC、YPbPr、S-Video任一種信號輸入；
▲提供3.5mm立體聲音頻輸入輸出接口，支持音視頻同時傳輸；
▲輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
▲發送器具有環通輸出功能，方便本地監控；
★采用增益控制和扭曲補償調整技術，支持精準的視頻銳度及亮度調節；
★采用DC12V 2A電源適配器供電；
★具有LED指示燈實時顯示工作狀態；
★鋁合金外殼，掛耳設計，靈活性安裝。
|
技術參數 |
|
|
VGA視頻輸入/輸出 |
|
|
接口 |
15-pinDB母接口 |
|
帶寬 |
330 MHz |
|
信號類型 |
RGBHV |
|
增益 |
0dB |
|
信號強度 |
0.7Vpp |
|
輸出分辨率 |
|
|
阻抗 |
50Ω |
|
VGA同步輸出信號 |
|
|
信號類型 |
RGBHV, RGBS, RGsB, RsGsBs |
|
最大傳輸延時 |
水平:90ns 垂直:160ns |
|
最大上升/下降時間 |
4ns |
|
極性 |
正或負(與輸入完全一致) |
|
音頻輸入/輸出 |
|
|
輸出接口 |
3.5mm非平衡立體聲音頻輸出 |
|
增益 |
0dB |
|
頻率響應 |
20Hz - 20KHz |
|
總諧波失真+噪聲 |
0.01%@1kHz(恒定電壓下) |
|
信噪比(S/N) |
>80dB at Vin=0V |
|
共模抑制比(CMRR) |
>75dB @:20 Hz~20 kHz |
|
信號類型 |
立體聲(非平衡接法) |
|
阻抗 |
輸入：>10kΩ(平衡或/非平衡接法) |
|
最大輸入電平 |
+19.5dBu, (平衡或/非平衡接法) |
|
增益誤差 |
±0.1dB @20 Hz~20 kHz |
|
規格 |
|
|
電源 |
DC 12V/1.5A |
|
最大功耗 |
5W |
|
尺寸 |
160(L)x100(W)x44(H) |
VGA雙絞線傳輸器通過單根CAT5e/6屏蔽雙絞線傳輸高帶寬視頻信號到250m。具有衰減小、頻帶寬、抗干擾性強、安全性能高、體積小、重量輕等特點。適用于控制室，教育設施，指揮中心，家庭影院，媒體展示等場合。
★VGA雙絞線收發器通過單根CAT5e/CAT6網線傳輸音視頻信號，最高傳輸距離達250m；
★最大支持分辨率：1920x1200@60Hz；
★提供VGA接口，支持傳輸VGA、CVBS、YC、YPbPr、S-Video任一種信號輸入；
▲提供3.5mm立體聲音頻輸入輸出接口，支持音視頻同時傳輸；
▲輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
▲發送器具有環通輸出功能，方便本地監控；
★采用增益控制和扭曲補償調整技術，支持精準的視頻銳度及亮度調節；
★采用DC12V 2A電源適配器供電；
★具有LED指示燈實時顯示工作狀態；
★鋁合金外殼，掛耳設計，靈活性安裝。
|
技術參數 |
|
|
VGA視頻輸入/輸出 |
|
|
接口 |
15-pinDB母接口 |
|
帶寬 |
330 MHz |
|
信號類型 |
RGBHV |
|
增益 |
0dB |
|
信號強度 |
0.7Vpp |
|
輸出分辨率 |
|
|
阻抗 |
50Ω |
|
VGA同步輸出信號 |
|
|
信號類型 |
RGBHV, RGBS, RGsB, RsGsBs |
|
最大傳輸延時 |
水平:90ns 垂直:160ns |
|
最大上升/下降時間 |
4ns |
|
極性 |
正或負(與輸入完全一致) |
|
音頻輸入/輸出 |
|
|
輸出接口 |
3.5mm非平衡立體聲音頻輸出 |
|
增益 |
0dB |
|
頻率響應 |
20Hz - 20KHz |
|
總諧波失真+噪聲 |
0.01%@1kHz(恒定電壓下) |
|
信噪比(S/N) |
>80dB at Vin=0V |
|
共模抑制比(CMRR) |
>75dB @:20 Hz~20 kHz |
|
信號類型 |
立體聲(非平衡接法) |
|
阻抗 |
輸入：>10kΩ(平衡或/非平衡接法) |
|
最大輸入電平 |
+19.5dBu, (平衡或/非平衡接法) |
|
增益誤差 |
±0.1dB @20 Hz~20 kHz |
|
規格 |
|
|
電源 |
DC 12V/1.5A |
|
最大功耗 |
5W |
|
尺寸 |
160(L)x100(W)x44(H) |
