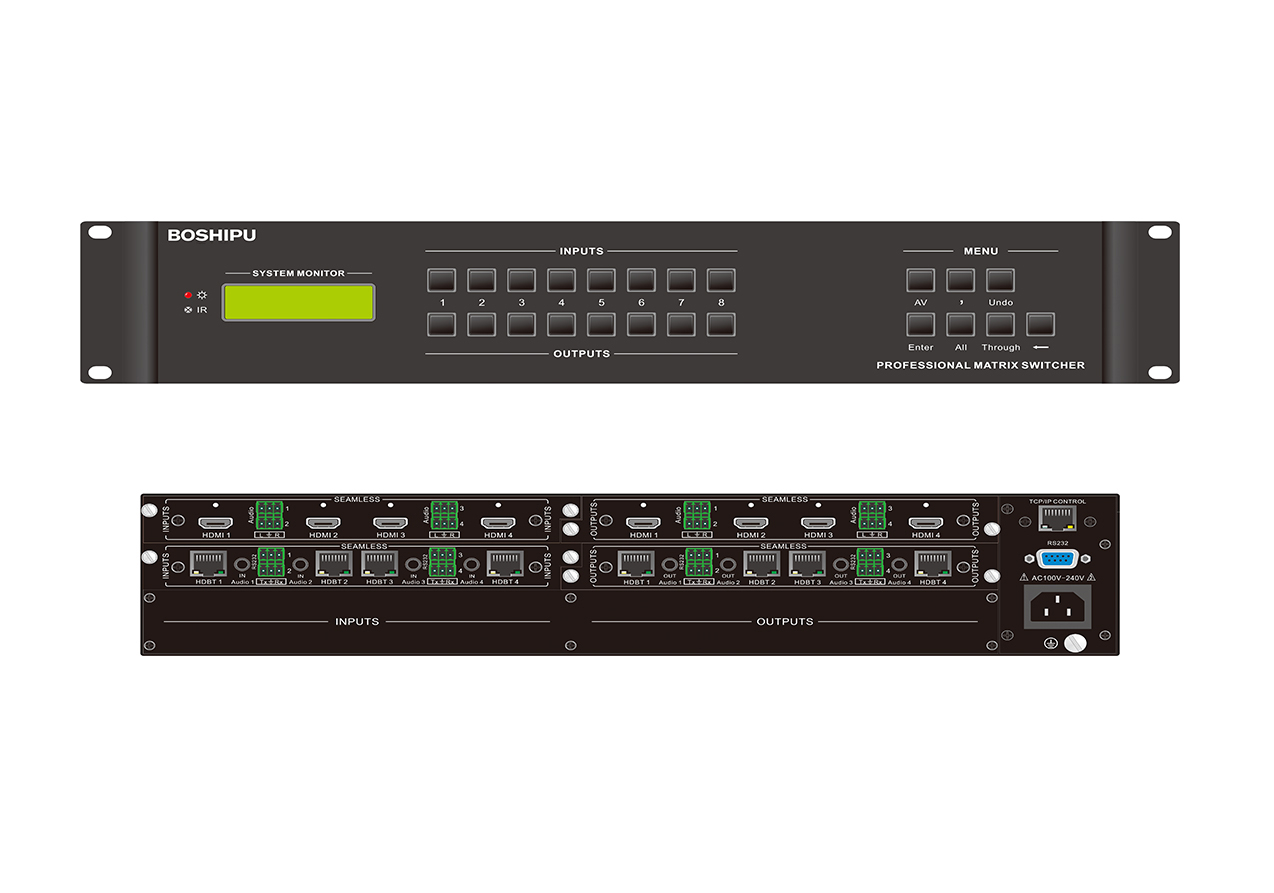

BL-M0808系列混合插卡矩陣切換器是一款配置靈活的混合與無縫矩陣。此系列矩陣采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，兼容的格式包括：HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 3G光纖,HD-BaseT等。用戶根據需求隨意搭配各種輸入輸出卡，實現多種格式信號，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。
★模塊化插卡式機箱，四路板卡設計，可配置2張輸入信號卡和2張輸出信號卡，最大輸入通道數：8路，最大輸出通道數：8路；
★采用FPGA架構，內部自建核心運算機制，無內嵌操作系統，全數字化切換，每路信號采用單獨專用通道進行傳輸，所有輸入輸出卡信號之間，
都能實現不分信號格式實時無縫切換；
★支持常用音視頻信號：HDMI、SDI、DVI、VGA、CVBS、YUV、YC、YPbPr、S-Video等多種信號，混合搭配組成音視頻切換傳輸系統；
★具有倍頻倍線功能，對圖像信號進行倍線縮放、倍頻增強顯示，將不同分辨率的信號統一處理輸出相同分辨率的信號；
★輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
★支持HDBaseT雙絞線、光纖輸入輸出卡，搭配雙絞線、光纖收發器，可遠距離傳輸及切換4Kx2K信號、RS-232協議、IR信號及其他音視頻信號；
★采用3Pin鳳凰頭獨立音頻接口，支持音視頻切換及音頻分離；
★支持HDMI1.4b，輸入輸出最大支持分辨率：4Kx2K@30Hz YUV 444；4Kx2K@60Hz YUV 420；
★兼容HDMI1.3，可傳輸及切換3D畫面；
★支持HDCP管理，可設置加密和解密HDCP內容，確保信號源正常顯示；
★支持EDID管理，可以通過串口讀出當前輸出口源輸入設備的EDID碼；
★采用像素時鐘技術，提供卓越的輸出傳輸和準確的時間；
★具有LCD顯示屏及指示燈實時顯示當前工作狀態；
★支持多種控制方式：面板按鍵控制，IR遙控器控制，RS232控制協議，TCP/IP網絡控制協議，同時兼容第三方控制；
★支持掉電保護，可現場升級和熱插拔，斷電不會丟失參數和功能設置；
★采用國際通用寬適配電源設計（AC100-240V 50/60Hz），適用任何國家和地區；
★采用2U航空鋁機箱設計，可安裝在19寸標準機柜中。
|
技術參數 |
|
|
接口 |
|
|
可接輸入卡數量/輸入路數 |
2/8路 |
|
可接輸出卡數量/輸出路數 |
2/8路 |
|
輸入插卡類型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纖,HD-BaseT |
|
輸出插卡類型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纖,HD-BaseT |
|
接口帶寬 |
18Gbps |
|
串口控制 |
|
|
串行控制接口 |
RS-232，9-針母D型接口與9-針公D型接口 |
|
波特率與協議 |
波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
|
串行控制口結構 |
9針母D型接口：2 = TX，3 = RX，5 = GND； |
|
規格 |
|
|
系統工作電源 |
100VAC ~ 240VAC，50/60 Hz，國際自適應電源 |
|
儲存、工作溫度 |
0～ +50°C |
|
機箱尺寸 |
483x320x88mm(2U) |
|
產品重量(不包含任何板卡) |
約3Kg |
|
最大功耗 |
60W |
|
平均故障間隔時間 |
30,000小時 |
BL-M0808系列混合插卡矩陣切換器是一款配置靈活的混合與無縫矩陣。此系列矩陣采用高性能的硬件設計，完美支持各類高清晰數字/模擬信號切換處理，兼容的格式包括：HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 3G光纖,HD-BaseT等。用戶根據需求隨意搭配各種輸入輸出卡，實現多種格式信號，為各行業的多種視頻及控制信號分配切換處理提供一站式解決方案，可廣泛應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、智能交通管理中心、指揮控制中心等場所。
★模塊化插卡式機箱，四路板卡設計，可配置2張輸入信號卡和2張輸出信號卡，最大輸入通道數：8路，最大輸出通道數：8路；
★采用FPGA架構，內部自建核心運算機制，無內嵌操作系統，全數字化切換，每路信號采用單獨專用通道進行傳輸，所有輸入輸出卡信號之間，
都能實現不分信號格式實時無縫切換；
★支持常用音視頻信號：HDMI、SDI、DVI、VGA、CVBS、YUV、YC、YPbPr、S-Video等多種信號，混合搭配組成音視頻切換傳輸系統；
★具有倍頻倍線功能，對圖像信號進行倍線縮放、倍頻增強顯示，將不同分辨率的信號統一處理輸出相同分辨率的信號；
★輸出端分辨率自適應調節，支持指令調節，適應不同分辨率顯示端；
★支持HDBaseT雙絞線、光纖輸入輸出卡，搭配雙絞線、光纖收發器，可遠距離傳輸及切換4Kx2K信號、RS-232協議、IR信號及其他音視頻信號；
★采用3Pin鳳凰頭獨立音頻接口，支持音視頻切換及音頻分離；
★支持HDMI1.4b，輸入輸出最大支持分辨率：4Kx2K@30Hz YUV 444；4Kx2K@60Hz YUV 420；
★兼容HDMI1.3，可傳輸及切換3D畫面；
★支持HDCP管理，可設置加密和解密HDCP內容，確保信號源正常顯示；
★支持EDID管理，可以通過串口讀出當前輸出口源輸入設備的EDID碼；
★采用像素時鐘技術，提供卓越的輸出傳輸和準確的時間；
★具有LCD顯示屏及指示燈實時顯示當前工作狀態；
★支持多種控制方式：面板按鍵控制，IR遙控器控制，RS232控制協議，TCP/IP網絡控制協議，同時兼容第三方控制；
★支持掉電保護，可現場升級和熱插拔，斷電不會丟失參數和功能設置；
★采用國際通用寬適配電源設計（AC100-240V 50/60Hz），適用任何國家和地區；
★采用2U航空鋁機箱設計，可安裝在19寸標準機柜中。
|
技術參數 |
|
|
接口 |
|
|
可接輸入卡數量/輸入路數 |
2/8路 |
|
可接輸出卡數量/輸出路數 |
2/8路 |
|
輸入插卡類型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纖,HD-BaseT |
|
輸出插卡類型 |
HDMI,DVI, SD/HD/3G-SDI,VGA, YUV, YC, CVBS, 4K光纖,HD-BaseT |
|
接口帶寬 |
18Gbps |
|
串口控制 |
|
|
串行控制接口 |
RS-232，9-針母D型接口與9-針公D型接口 |
|
波特率與協議 |
波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
|
串行控制口結構 |
9針母D型接口：2 = TX，3 = RX，5 = GND； |
|
規格 |
|
|
系統工作電源 |
100VAC ~ 240VAC，50/60 Hz，國際自適應電源 |
|
儲存、工作溫度 |
0～ +50°C |
|
機箱尺寸 |
483x320x88mm(2U) |
|
產品重量(不包含任何板卡) |
約3Kg |
|
最大功耗 |
60W |
|
平均故障間隔時間 |
30,000小時 |
