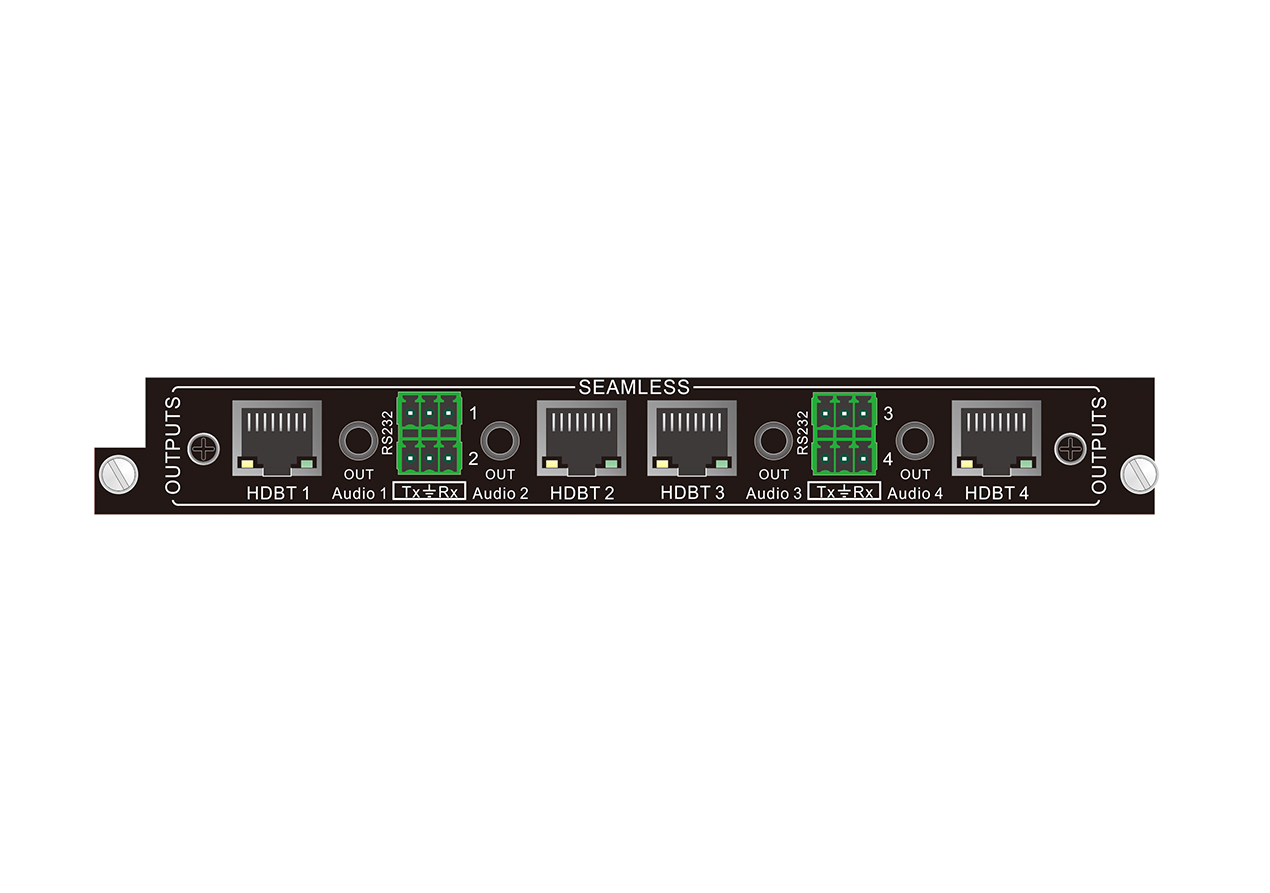

BLM-4OHDB 是一款無縫HD-BaseT(雙絞線傳輸)輸出信號卡,可用于BLM混合矩陣系列。它有RJ45、Audio和RS232各4路輸出接口。

★4路HDBaseT無縫輸出卡與BLM系列混插矩陣主機、雙絞線接收器搭配使用,輸出卡支持熱插拔,即插即用;
★提供4路HDBaseT(RJ45)輸出接口,4路鳳凰端RS232輸出接口,4路3.5mm立體聲音頻輸出接口,具有黃色綠色工作指示燈;
★采用高帶寬10.2Gbps零壓縮傳輸技術,使用CAT5e/CAT6與雙絞線接收器連接,4Kx2K分辨率最大傳輸距離為60米,1080p分辨率最大傳輸距離為100米;
★支持HDBaseT、Audio和RS232信號同時輸出;
★支持EDID管理,具有EDID編輯功能;
★支持RS232遠端透傳,實現RS232遠程雙向通訊;
★輸出信號支持無縫實時切換;
★支持音頻加嵌和解嵌功能,默認為內嵌音頻輸入,輸出默認解嵌音頻為開,可通過指令選擇輸入輸出音頻加嵌和解嵌;
★支持HDMI 2.0、HDCP 2.2、DVI 1.0協議,最大支持分辨率:4Kx2K;
|
輸出視頻 |
輸出音頻 |
||
|
輸出信號 |
4路HDBT信號 |
輸出信號 |
4路立體聲信號 |
|
輸出連接器 |
RJ45,帶黃色和綠色指示燈 |
輸出連接器 |
3.5mm立體聲接口 |
|
輸出電平 |
T.M.D.S 2.9V~3.3V |
輸出阻抗 |
75Ω |
|
輸出阻抗 |
差分線100Ω |
頻率響應 |
20Hz~20K Hz |
|
控制 |
|||
|
控制信號 |
4路RS232控制信號 |
控制端口 |
3針插拔接線端子 |
|
協議 |
通過TCP/IP協議 |
||
|
常規 |
|||
|
增益 |
0 dB |
最高數據速率 |
6.75Gbit/s |
|
最大支持分辨率 |
4Kx2K |
串?dāng)_ |
<-50dB@5MHz |
|
傳輸距離 |
1080P≤70米 |
切換速率 |
200ns (最大值) |
|
4Kx2K ≤ 40米 |
|||
|
工作溫度 |
-10℃~+40℃ |
相對濕度 |
10%~90% |
|
支持音頻格式 |
內嵌音頻支持PCM、Dobly Digital、DTS、DTS-HD格式,外接音頻支持PCM格式 |
||
|
HDMI 標準 |
支持HDMI1.4a |
||
|
EDID和 |
支持EDID手動管理,兼容HDCP1.4 |
||
|
HDCP管理 |
|||
