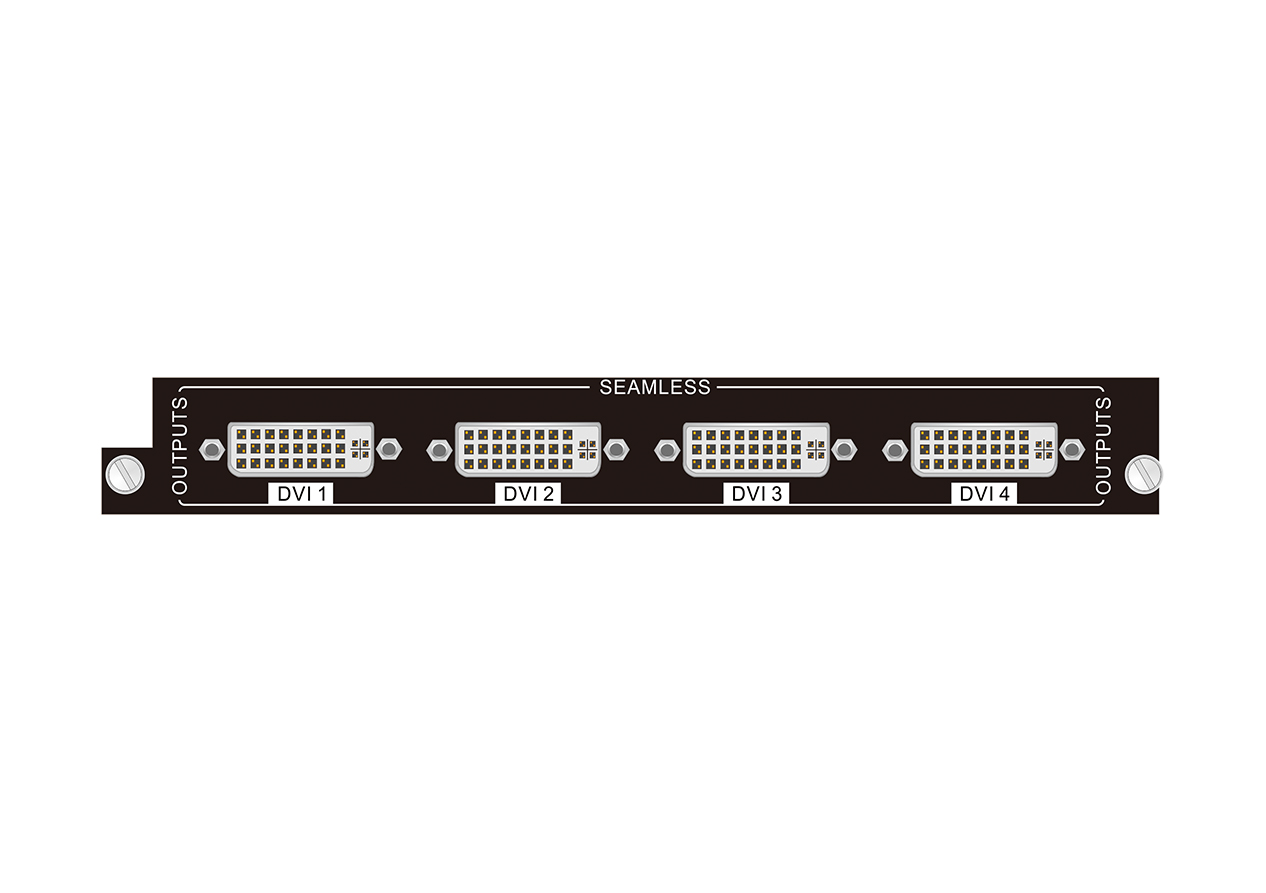

BLM-4ODVI是一款多功能信號輸出信號卡，可用于BLM系列矩陣。它有4路DVI-I輸出接口，并且支持YPbPr, C-video 和 VGA格式的信號輸出，支持分辨率調節功能。
★4路DVI無縫輸出卡與BLM系列混插矩陣主機搭配使用，輸出卡支持熱插拔，即插即用；
★提供4路DVI-I輸出接口，兼容DVI-D接口；
★兼容模擬和數字信號，同時支持HDMI、C-VIDEO、YPbPr、VGA等信號；
★支持HDMI 1.4a、HDCP 1.4以及DVI 1.0協議；
★支持EDID管理，具有EDID編輯功能；
★輸出信號支持無縫實時切換；
★音視頻均可獨立切換，支持音頻分離輸出；
★輸出信號卡的每路輸出分辨率，可通過指令調節；
★具有最高達8米的長線輸出自動均衡，對長距離的DVI電纜進行補償；
★最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
|
輸出信號 |
4 路DVI 信號 |
|
輸出連接器 |
母端口DB24+5/HDMI |
|
輸出電平 |
T.M.D.S 2.9V～3.3V |
|
輸出阻抗 |
75Ω |
|
增益 |
0 dB |
|
切換速率 |
200ns(最大值)串擾 |
|
視頻信號 |
DVI，HDMI，VGA， |
|
C-VIDEO，YPbPr |
|
|
輸出音頻格式 |
PCM 格式 |
|
數據類型 |
8bit |
|
音頻采樣率 |
32K，44.1K，48K，88.2K，96K，176.4K,192K |
|
頻帶寬 |
340MHz(10.2Gbit/s) |
|
最大時間延遲 |
5nS(±1nS) |
|
串擾 |
<-50dB@5MHz |
|
EDID 和DDC 管理 |
支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI 和 |
|
HDMI 的標準 |
BLM-4ODVI是一款多功能信號輸出信號卡，可用于BLM系列矩陣。它有4路DVI-I輸出接口，并且支持YPbPr, C-video 和 VGA格式的信號輸出，支持分辨率調節功能。
★4路DVI無縫輸出卡與BLM系列混插矩陣主機搭配使用，輸出卡支持熱插拔，即插即用；
★提供4路DVI-I輸出接口，兼容DVI-D接口；
★兼容模擬和數字信號，同時支持HDMI、C-VIDEO、YPbPr、VGA等信號；
★支持HDMI 1.4a、HDCP 1.4以及DVI 1.0協議；
★支持EDID管理，具有EDID編輯功能；
★輸出信號支持無縫實時切換；
★音視頻均可獨立切換，支持音頻分離輸出；
★輸出信號卡的每路輸出分辨率，可通過指令調節；
★具有最高達8米的長線輸出自動均衡，對長距離的DVI電纜進行補償；
★最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
|
輸出信號 |
4 路DVI 信號 |
|
輸出連接器 |
母端口DB24+5/HDMI |
|
輸出電平 |
T.M.D.S 2.9V～3.3V |
|
輸出阻抗 |
75Ω |
|
增益 |
0 dB |
|
切換速率 |
200ns(最大值)串擾 |
|
視頻信號 |
DVI，HDMI，VGA， |
|
C-VIDEO，YPbPr |
|
|
輸出音頻格式 |
PCM 格式 |
|
數據類型 |
8bit |
|
音頻采樣率 |
32K，44.1K，48K，88.2K，96K，176.4K,192K |
|
頻帶寬 |
340MHz(10.2Gbit/s) |
|
最大時間延遲 |
5nS(±1nS) |
|
串擾 |
<-50dB@5MHz |
|
EDID 和DDC 管理 |
支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC），使用DVI 和 |
|
HDMI 的標準 |
