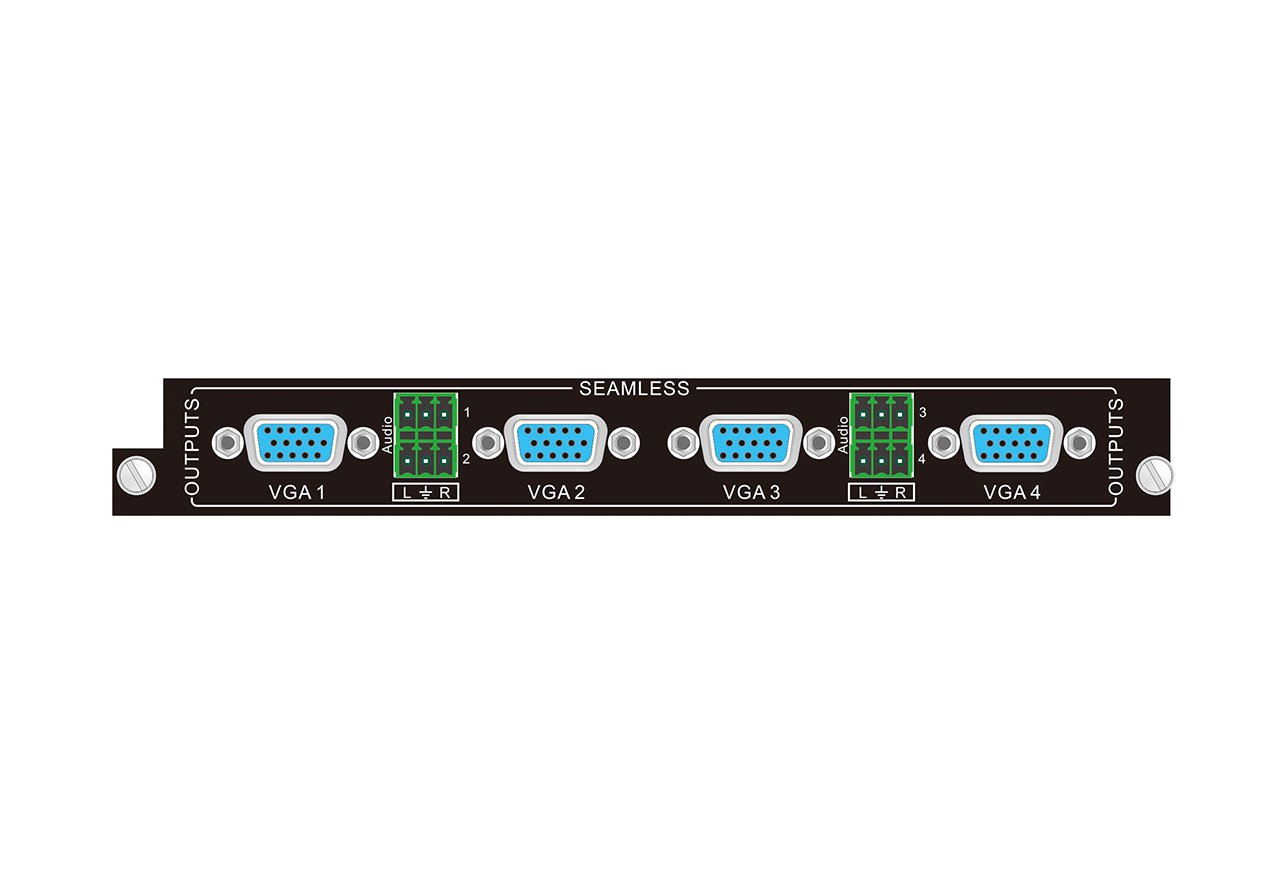

BLM-4OVGA 是一款多功能輸出信號卡,可用于BLM混合矩陣。它有4路VGA輸出接口,支持輸出分辨率調節功能。

★4路VGA無縫輸出卡與BLM系列混插矩陣主機搭配使用,輸出卡支持熱插拔,即插即用;
★提供4路VGA(DB15)輸出接口,4路鳳凰端立體聲音頻輸出接口;
★支持VGA、CVBS、YUV、YC、YPbPr、S-Video任一種信號輸出;
★輸出信號支持無縫實時切換;
★音視頻均可獨立切換,支持音頻分離輸出;
★輸出信號卡的每路輸出分辨率,可通過指令調節;
★具有最高達15米的長線輸入自動均衡,對長距離的VGA電纜進行補償;
★最大支持分辨率:HDPC 1920x1200P@60Hz,HDTV 1920x1080P@60Hz;
|
視頻輸出 |
音頻輸出 |
||
|
輸出信號 |
4路VGA信號 |
輸出信號 |
4路模擬音頻信號 |
|
輸出連接器 |
15P D型母端口 |
輸出連接器 |
3P插拔接線端子 |
|
切換類型 |
垂直間距 |
頻率響應 |
20Hz~20K Hz |
|
輸出阻抗 |
75Ω |
輸出阻抗 |
75Ω |
|
輸出電平 |
0.5~2.0Vp-p |
|
|
|
常規 |
|||
|
增益 |
0 Db |
頻帶寬 |
340MHz(-3dB) |
|
切換速率 |
200ns(最大值) |
串?dāng)_ |
<-50dB@5MHz |
