★4路HDBaseT無縫輸入卡與BLM系列混插矩陣主機、雙絞線發射器搭配使用，輸入卡支持熱插拔，即插即用；

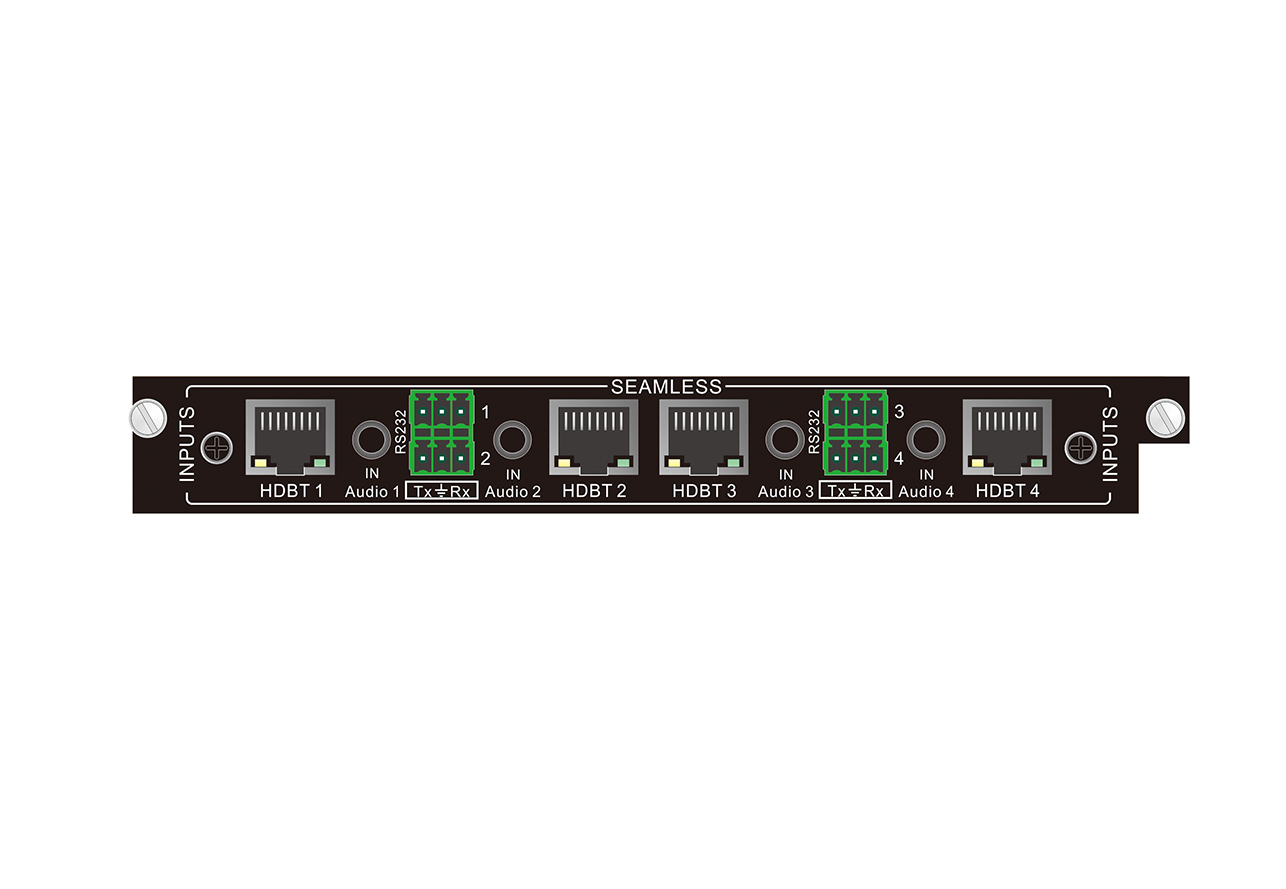

★提供4路HDBaseT（RJ45）輸入接口，4路鳳凰端RS232輸入接口，4路3.5mm立體聲音頻輸入接口，具有黃色綠色工作指示燈；
★采用高帶寬10.2Gbps零壓縮技術，使用CAT5e/CAT6與雙絞線發射器連接；
★支持HDBaseT、Audio和RS232信號同時輸入；
★支持EDID管理，具有EDID編輯功能；
★支持RS232遠端透?jìng)?，?shí)現RS232遠程雙向通訊；
★支持音頻加嵌和解嵌功能，默認為內嵌音頻輸入，輸出默認解嵌音頻為開，可通過指令選擇輸入輸出音頻加嵌和解嵌；
★支持HDMI 2.0、HDCP 2.2、DVI 1.0協議，最大支持分辨率：4Kx2K；
|
輸出視頻 |
輸入音頻 |
||
|
輸入信號 |
4路HDBT信號 |
輸入信號 |
4路立體聲信號 |
|
輸入連接器 |
RJ45，帶黃色和綠色指示燈 |
輸入連接器 |
3.5mm立體聲接口 |
|
輸入電平 |
T.M.D.S 2.9V～3.3V |
輸入阻抗 |
75Ω |
|
輸入阻抗 |
差分線100Ω |
頻率響應 |
20Hz～20K Hz |
|
控制 |
|||
|
控制信號 |
4路RS232控制信號 |
控制端口 |
3針插拔接線端子 |
|
協議 |
通過TCP/IP協議 |
||
|
常規 |
|||
|
增益 |
0 dB |
最高數據速率 |
6.75Gbit/s |
|
最大支持分辨率 |
4Kx2K |
串?dāng)_ |
<-50dB@5MHz |
|
傳輸距離 |
1080P≤70米 |
切換速率 |
200ns (最大值) |
|
4Kx2K ≤ 40米 |
|||
|
工作溫度 |
-10℃～+40℃ |
相對濕度 |
10%～90% |
|
支持音頻格式 |
內嵌音頻支持PCM、Dobly Digital、DTS、DTS-HD格式，外接音頻支持PCM格式 |
||
|
HDMI 標準 |
支持HDMI1.4a |
||
|
EDID和 |
支持EDID手動管理，兼容HDCP1.4 |
||
|
HDCP管理 |
|||
