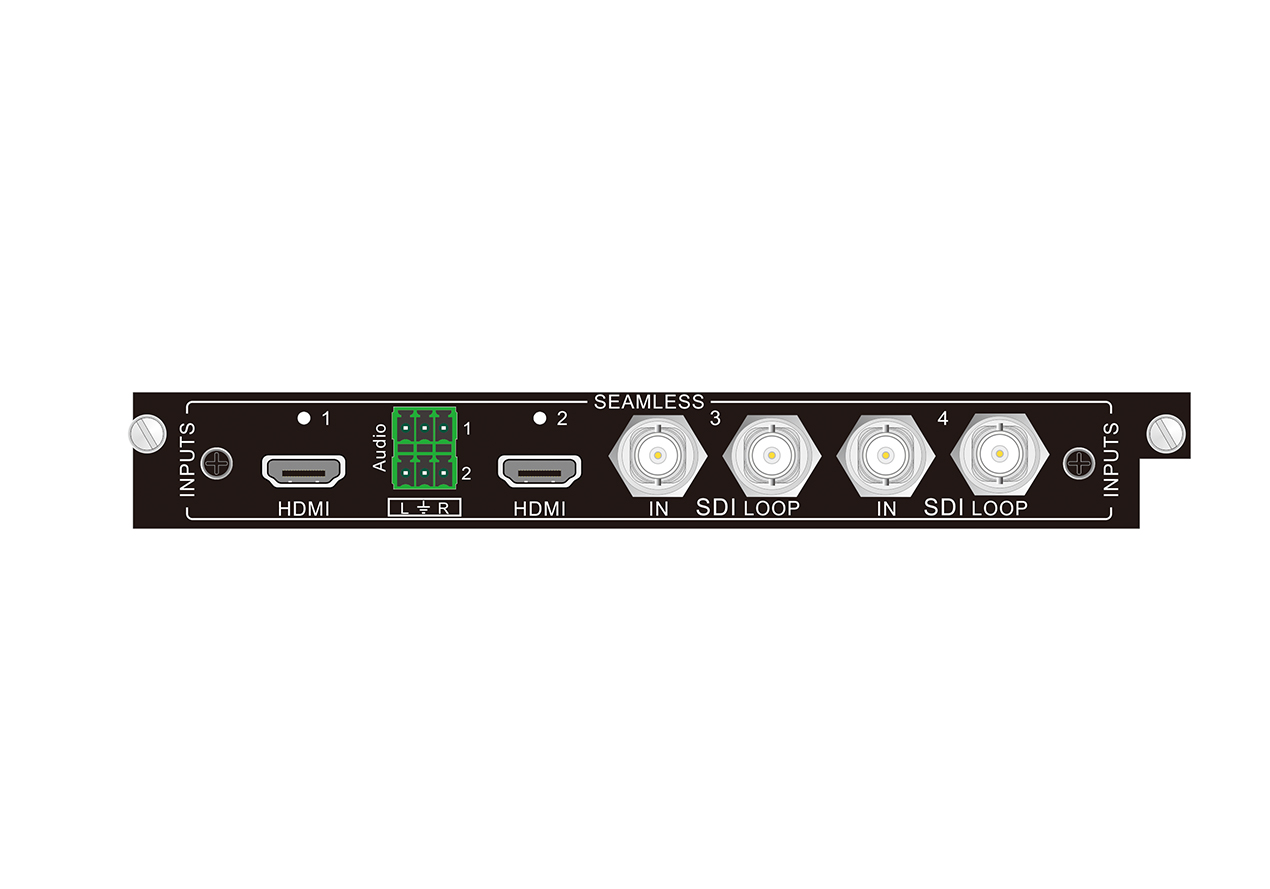

BLM-4IHSD 是一款混合輸入信號卡，屬于BLM混合系列矩陣，它有2路HDMI輸入接口和2路非平衡音頻輸入，3P鳳凰頭，2路SDI輸入，2路SDI環出.
★2路HDMI＋2路SDI混合無縫輸入卡與BLM系列混插矩陣主機搭配使用，輸入卡支持熱插拔，即插即用；
★提供2路HDMI輸入接口，2路鳳凰端立體聲音頻輸入接口，提供2路SDI（BNC）輸入接口，2路SDI輸入帶有一路SDI環出接口；
★2路HDMI輸入接口支持HDMI 1.4a、HDCP 1.4以及DVI 1.0協議；
★2路HDMI輸入接口支持獨立音頻輸入；
★2路HDMI輸入接口支持EDID管理，具有EDID編輯功能；
★2路HDMI輸入接口與其他輸出分辨率不可調的信號卡配合使用時，可通過指令調節每路輸入分辨率；
★2路HDMI輸入接口支持音頻加嵌和解嵌功能，默認為HDMI內嵌音頻輸入，可通過指令選擇輸入音頻為HDMI外接模擬音頻；
★2路HDMI輸入接口具有最高達15米的長線輸入自動均衡，對長距離的HDMI電纜進行補償；
★2路HDMI輸入接口最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
★2路SDI輸入接口支持HD-SDI、3G-SDI、SD-SDI信號；
★2路SDI輸入接口使用同軸線纜傳輸SDI信號，可達到200米傳輸距離；
★2路SDI輸入接口支持輸入分辨率自動識別，輸入信號卡具有倍線功能，默認將低輸入分辨率倍線成1920x1080P@60Hz輸出，
也可通過指令調節輸入對應的輸出分辨率；
|
輸入信號 |
2路HDMI輸入、2路SDI輸入(帶環出) |
|
輸入連接器 |
HDMI母端口、SDI（BNC連接器） |
|
輸入電平 |
T.M.D.S. 2.9V/3.3V |
|
輸入阻抗 |
75Ω |
|
增益 |
0 dB |
|
視頻信號 |
全數字T.M.D.S 信號、 |
|
HDMI 1.4標準／HD-SDI、3G-SDI（1080P≤70米請使用優質線材） |
|
|
切換速率 |
200ns (最大值) |
|
HDMI標準 |
使用HDMI1.4的標準。 |
|
EDID 和DDC 管理 |
支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。 |
|
HDCP 管理 |
支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.4標準。 |
|
頻帶寬 |
HDMI：340 MHz (10.2 Gbit/s)、SDI：6.75Gbps |
|
最大時間延遲 |
5nS (±1nS) |
|
串?dāng)_ |
<-50dB@5MHz |
BLM-4IHSD 是一款混合輸入信號卡，屬于BLM混合系列矩陣，它有2路HDMI輸入接口和2路非平衡音頻輸入，3P鳳凰頭，2路SDI輸入，2路SDI環出.
★2路HDMI＋2路SDI混合無縫輸入卡與BLM系列混插矩陣主機搭配使用，輸入卡支持熱插拔，即插即用；
★提供2路HDMI輸入接口，2路鳳凰端立體聲音頻輸入接口，提供2路SDI（BNC）輸入接口，2路SDI輸入帶有一路SDI環出接口；
★2路HDMI輸入接口支持HDMI 1.4a、HDCP 1.4以及DVI 1.0協議；
★2路HDMI輸入接口支持獨立音頻輸入；
★2路HDMI輸入接口支持EDID管理，具有EDID編輯功能；
★2路HDMI輸入接口與其他輸出分辨率不可調的信號卡配合使用時，可通過指令調節每路輸入分辨率；
★2路HDMI輸入接口支持音頻加嵌和解嵌功能，默認為HDMI內嵌音頻輸入，可通過指令選擇輸入音頻為HDMI外接模擬音頻；
★2路HDMI輸入接口具有最高達15米的長線輸入自動均衡，對長距離的HDMI電纜進行補償；
★2路HDMI輸入接口最大支持分辨率：HDPC 1920x1200P@60Hz，HDTV 1920x1080P@60Hz；
★2路SDI輸入接口支持HD-SDI、3G-SDI、SD-SDI信號；
★2路SDI輸入接口使用同軸線纜傳輸SDI信號，可達到200米傳輸距離；
★2路SDI輸入接口支持輸入分辨率自動識別，輸入信號卡具有倍線功能，默認將低輸入分辨率倍線成1920x1080P@60Hz輸出，
也可通過指令調節輸入對應的輸出分辨率；
|
輸入信號 |
2路HDMI輸入、2路SDI輸入(帶環出) |
|
輸入連接器 |
HDMI母端口、SDI（BNC連接器） |
|
輸入電平 |
T.M.D.S. 2.9V/3.3V |
|
輸入阻抗 |
75Ω |
|
增益 |
0 dB |
|
視頻信號 |
全數字T.M.D.S 信號、 |
|
HDMI 1.4標準／HD-SDI、3G-SDI（1080P≤70米請使用優質線材） |
|
|
切換速率 |
200ns (最大值) |
|
HDMI標準 |
使用HDMI1.4的標準。 |
|
EDID 和DDC 管理 |
支持延伸顯示能力識別（EDID）和顯示數據頻道（DDC）使用DVI和HDMI的標準。 |
|
HDCP 管理 |
支持高帶寬數碼內容保護（HDCP）使用DVI和HDMI1.4標準。 |
|
頻帶寬 |
HDMI：340 MHz (10.2 Gbit/s)、SDI：6.75Gbps |
|
最大時間延遲 |
5nS (±1nS) |
|
串?dāng)_ |
<-50dB@5MHz |
